Curvaprofili

Curvaprofili

La macchina piegatubi completamente idraulica, la macchina piegatubi parzialmente idraulica, piegatubi di tipo sospeso, macchina piegatubi orizzonatle. Queste piegatubi sono adatte alla pre-piegatura. La fornitura di lamiere di acciaio può essere fatta in una sola volta. I tre rulli principali sono I rulli guida. Il rullo superiore è fissato mentre quelli inferiori si alzano. Il movimento rotatorio e di sollevamento è fatto da una guida idraulica e l’altezza del sollevamento è mostrata sullo schermo I prodotti sono facilmente estraibili dalla macchina. Inoltre, si possono configurare I controlli delle operazioni indipendentemente per gli operai. Le loro operazioni sono semplici, il mantenimento è pratico e la piegatura è precisa. Sono presse evolute.

•

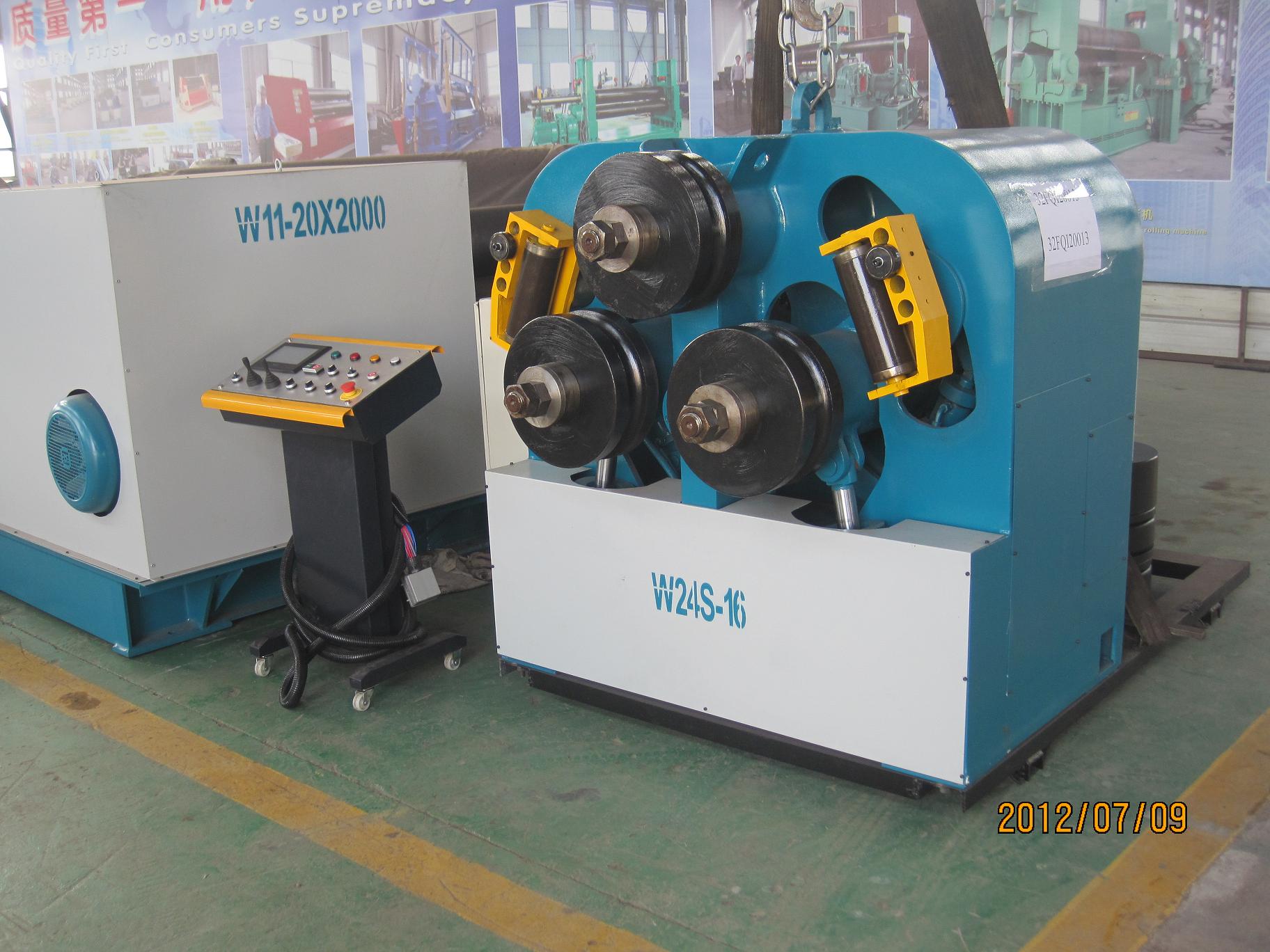

  Piegatubi completamente idraulica
•

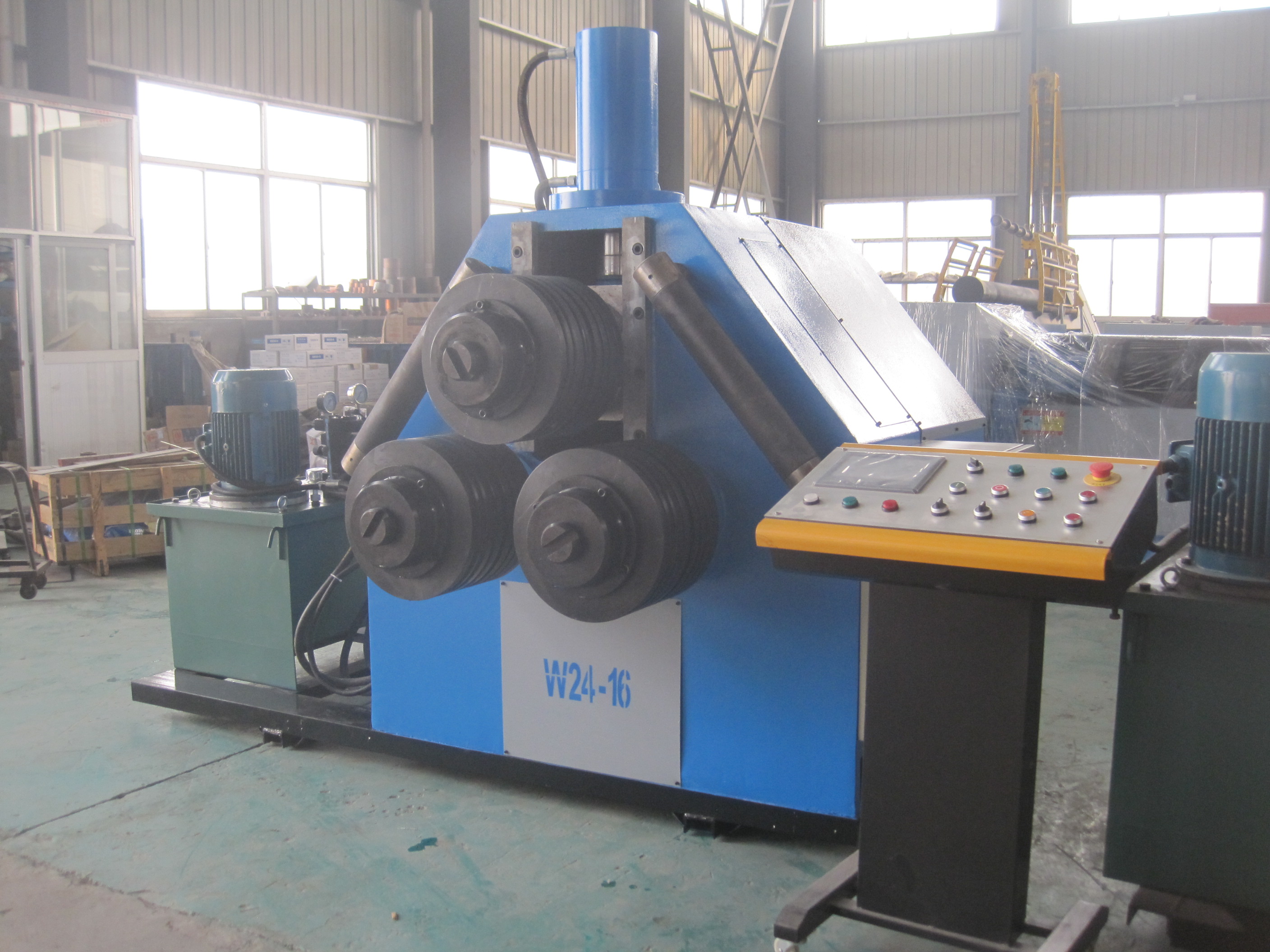

  piegatubi parzialmente idraulica
•

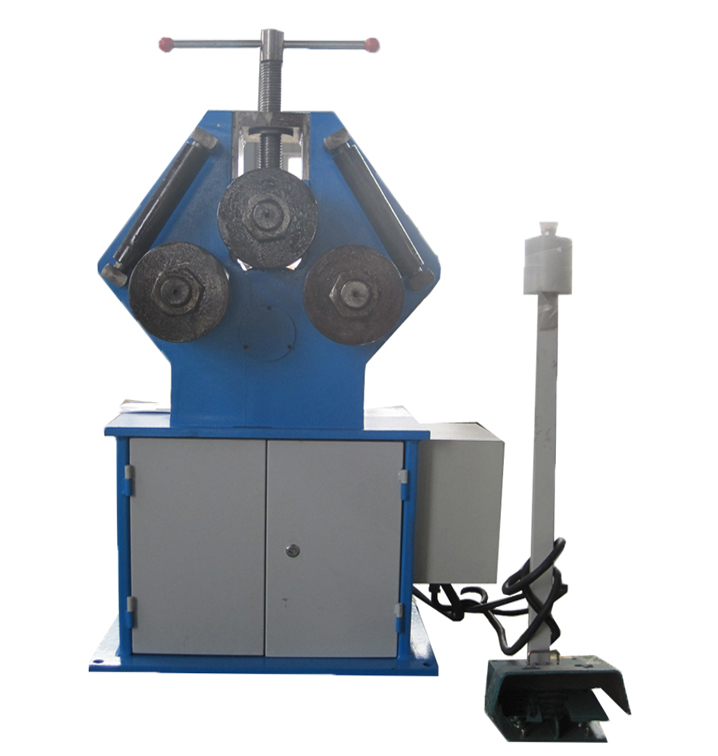

  piegatubi manuale

Dati tecnici		W24S(WY24-)
		6	16	30	45	75	100	140	180	260	320	400	500
Moduli di resistenza max di piegatura		6	16	30	45	75	100	140	180	260	320	400	500
Velocità di piegatura		6		5				4
Resa limite		S=245Mpa
Angoloe, piegatura interna	Misura sezione Max.	40x 5mm	70x8	80x8	90x 10	100x 10	120x 12	140x 16	150x 16	160x 16	180x 14	200x 18	200x 20
	Diametro min. di piegatura	800mm	1000	1200	1500	2000	2500	2400	2600	2600	3600	3600	4000
	Misura sezione Min.	20x 3mm	30x3	35x3	36x5	38x4	40x5	50x5	50x6	60x6	70x6	75x6	85x6
	Diametro Min. piegatura	400mm	550	560	600	600	720	1000	1200	1200	1500	1400	1600
Angolo, pigatura esterna	Misura sezione Max.	50x 5mm	80x8	90x10	100	120x 12	140x 16	150x 16	160x 16	180x 14	200x 18	200x 24	250x 25
	Diametro Min. piegatura	800mm	1000	1100	10	1600	1800	2200	2000	2500	3600	3600	4000
	Misura Min. sezione	20x 3mm	30x3	35x3	1300	38x4	45x5	50x5	50x6	60x6	70x6	75x6	85x6
	Diametro Min. piegatura	400mm	550	500	36x5	700	760	800	1000	1000	1300	1500	1600
Canale, piegatura esterna	Misura canale	8mm	12	16	600	25	28	30	32	36	40	45	50
	Diametro Min. piegatura	600mm	800	800	20	1100	1700	1200	1500	1800	2000	2000	2400
Canale, piegatura interna	Misura canale	8mm	12	16	1000	25	28	30	32	36	40	45	50
	Diametro Min.piegatura	700mm	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2400
Lamiera, piegatura piatta	Misura sezione max.	100x 18mm	150x 25	180x 25	200x 30	220x 40	250x 40	280x 50	300x 50	330x 50	360x 60	400x 75	500x 76
	Diametro Min. piegatura	600mm	700	800	900	1000	1200	1300	1500	1900	2000	2400	2400
Lamiera, piegatura verticale	Diametro Max. sezione	50x 12mm	75x16	90x 20	100x 25	110x 40	120x 40	150x 40	180x 30	190x 40	190x 50	200x 50	200x 60
	Diametro Min. piegatura	500mm	760	800	1000	1100	1300	1500	2000	2000	2400	2200	2500
Piegatura tubo	Misura Max. sezione	42x 4mm	76x4.5	89x5	89x8	114x5	159x5	168x6	168x8	219x8	245x8	273x8	323x 10
	Diametro Min. piegatura	500mm	750	900	900	1200	2000	2000	2000	3500	3000	3500	4200
Piegatura asta	Misura Max. sezione	38mm	52	62	75	85	90	100	110	120	135	150	160
	Diametro Min. piegatura	450mm	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000
Piegatura squadrata	Misura Max. sezione	45x 3mm	60x4	70x4	980x6	90x8	100x1 0	125x 10	140x 10	150x 10	165x 10	180x 12	200x 12
	Diametro Min. piegatura	750mm	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000
